自制阳台鱼竿天线
我是2016年考取的A业余电台操作证和电台执照，2018年又考取了B类业余电台电操作证，同年考到了美国FCC的General级别操作许可，2019年拿到了Extra级别，同时还申请了VE（考官）。只是社会资源不丰富，没能力在上海组织考试。工作太忙，无法飞赴其他城市帮忙，所以VE证还在我的考官BA1AJ手里。
从考试资历上来看，我还是很厉害的，但实操还是三脚猫。
因为自学无线电始终摸不到门路，所以只能是按照自己的理解，瞎摸索。电台和天线都好买，但天线架设可难倒了我。好容易决定在楼顶架设天线，但总想着邻居的知情权，所以设计了一份文档，企图让邻居知道我在做什么，为什么要这样做。但现实是，我楼上的8家邻居没有一家同意我架设天线。无奈，计划搁浅。
后来换了房子，楼层稍微高了一些。在不善沟通，又不想让自己的爱好影响到邻居的考虑下，根本没向任何邻居提起此事。你看，这就是我的缺点之一。反观住在隔壁小区的Ham，估计没和邻居说过，找了几个Ham就把天线架起来了。
但该玩还得玩。于是就设计了一个安装在阳台上的，可旋转收缩的天线底座。安装了一个钻石牌的玻璃钢UV天线。因为找不到合适的短波天线，所以斥巨资买了一本《天线手册》，准备按上面的内容制作自己的短波天线。
先声明，这个天线的原理我还不懂，只是按书中所述制作。后期在天分的帮助下，一点点调试出来的。至于这个天线是否合适，是否有改进空间我已无法解答了。
先上图
在上图的右侧中部，会看到一些蓝色的细线，和一些黄色的胶带，那个就是我的短波天线了。
在右侧贯穿图片上下的长方形铝合金就是我的UV天线支撑杆。
图片底部，贯穿左右的那根白色的管子，就是买来的成品UV天线。
图片上还能看到几条棕色绳子、绿色绳子，那是保险绳，防止天线支架因为生锈、台风等导致意外掉落用的。

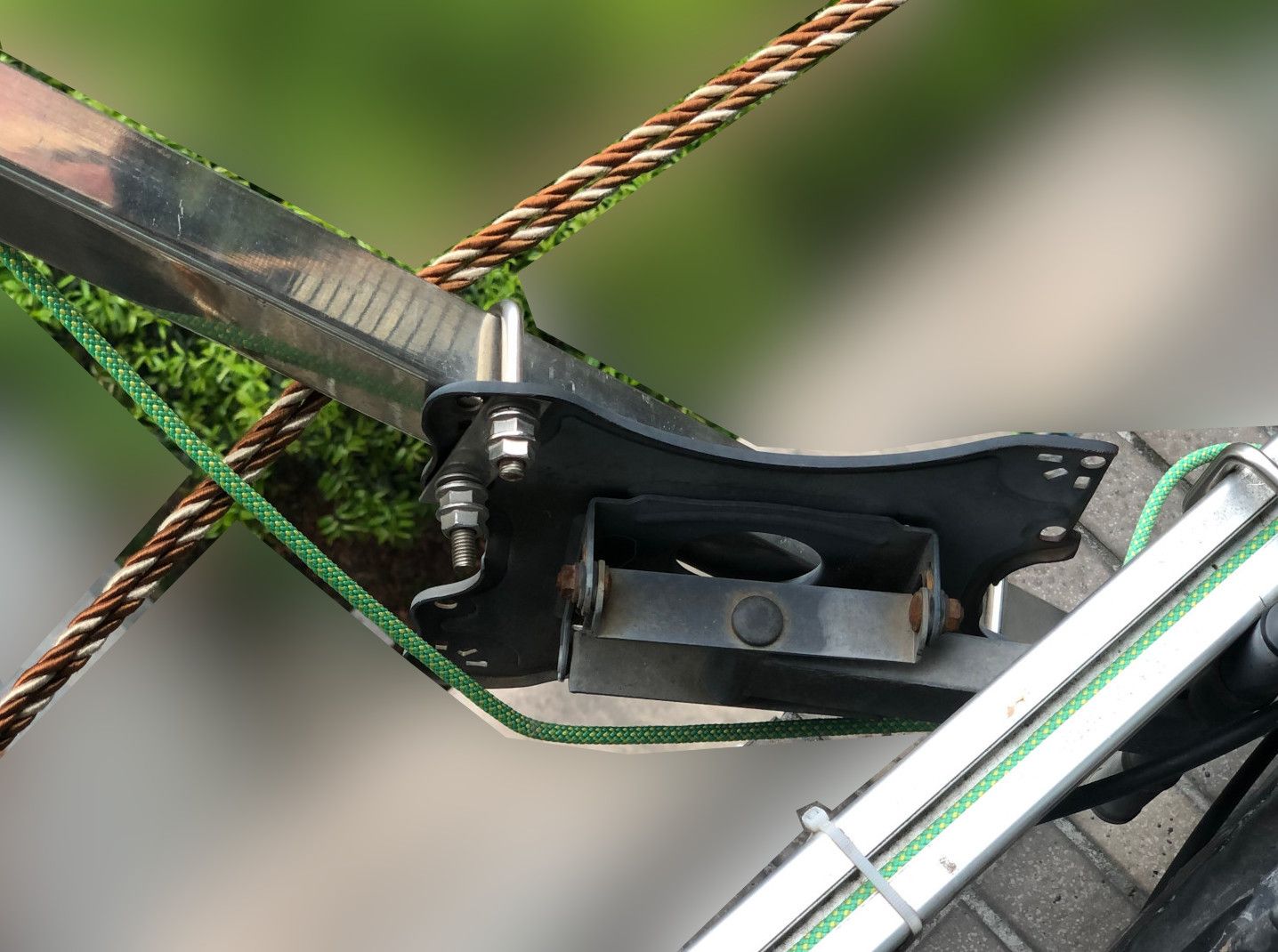

上图是一个可旋转的电视支架，用U型卡固定在阳台栏杆上。
最开始的时候没有用巴伦，只是后来把设计拿给其他Ham看的时候，说要加个巴伦。于是就有了它。

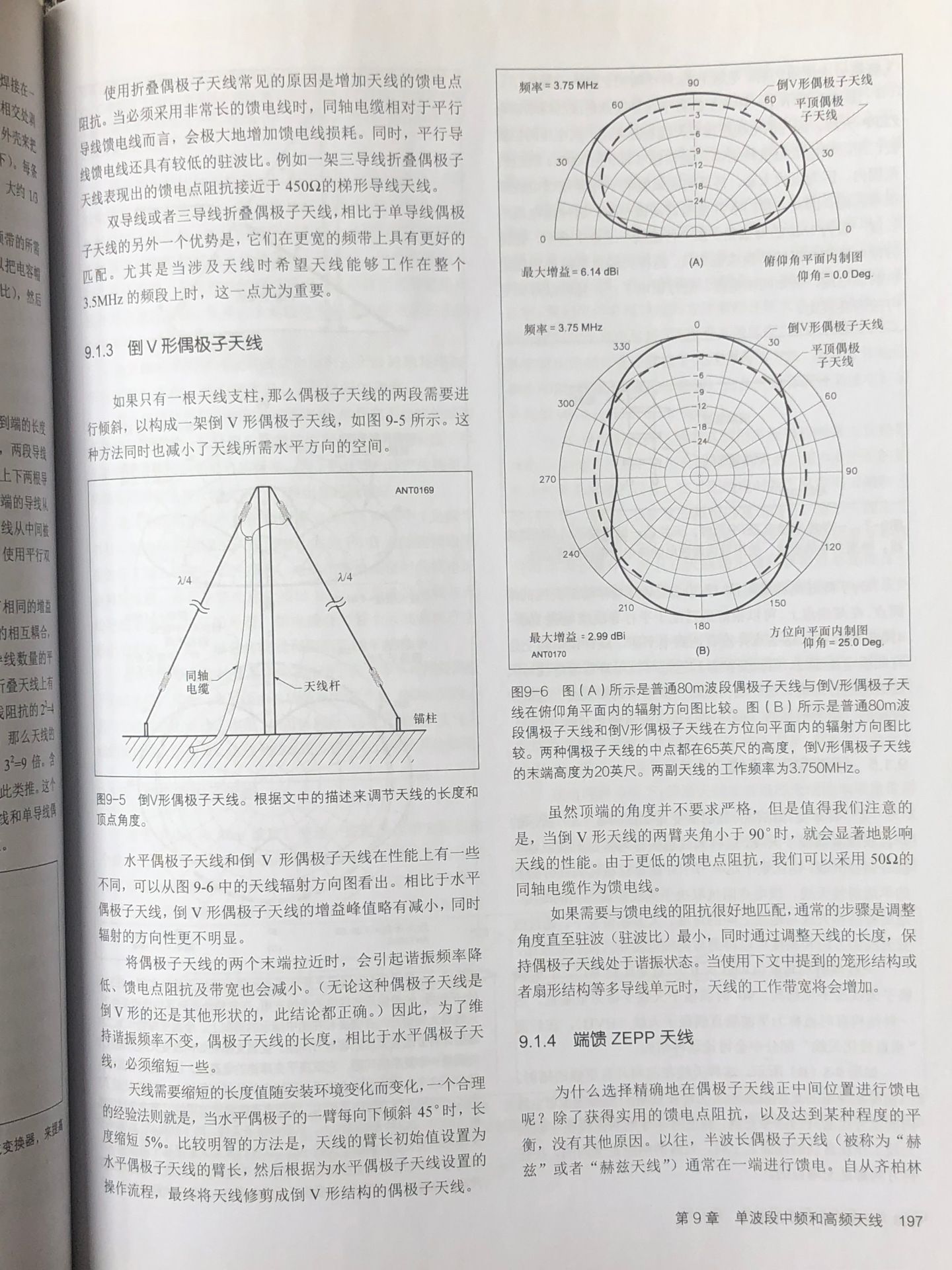

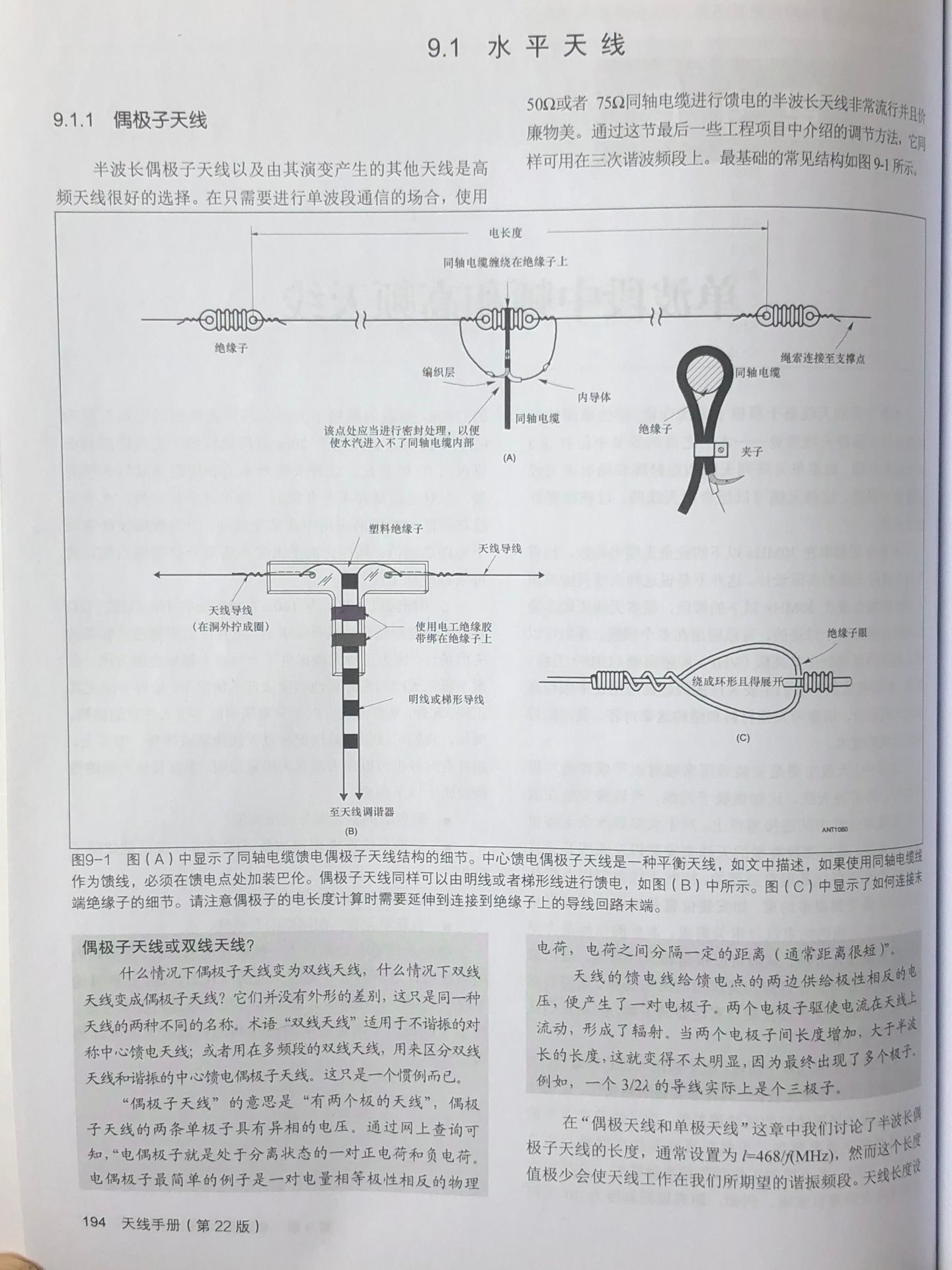

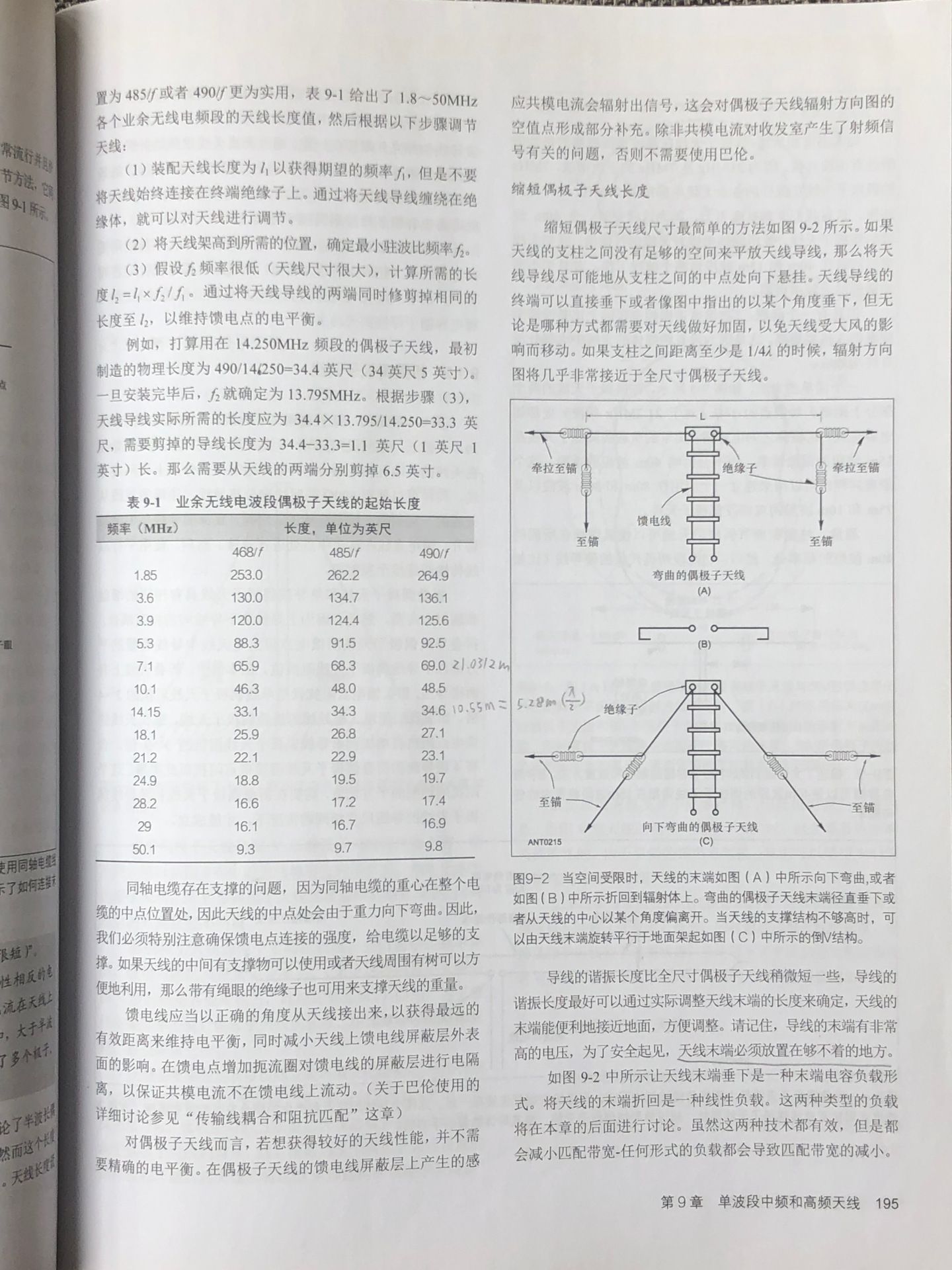

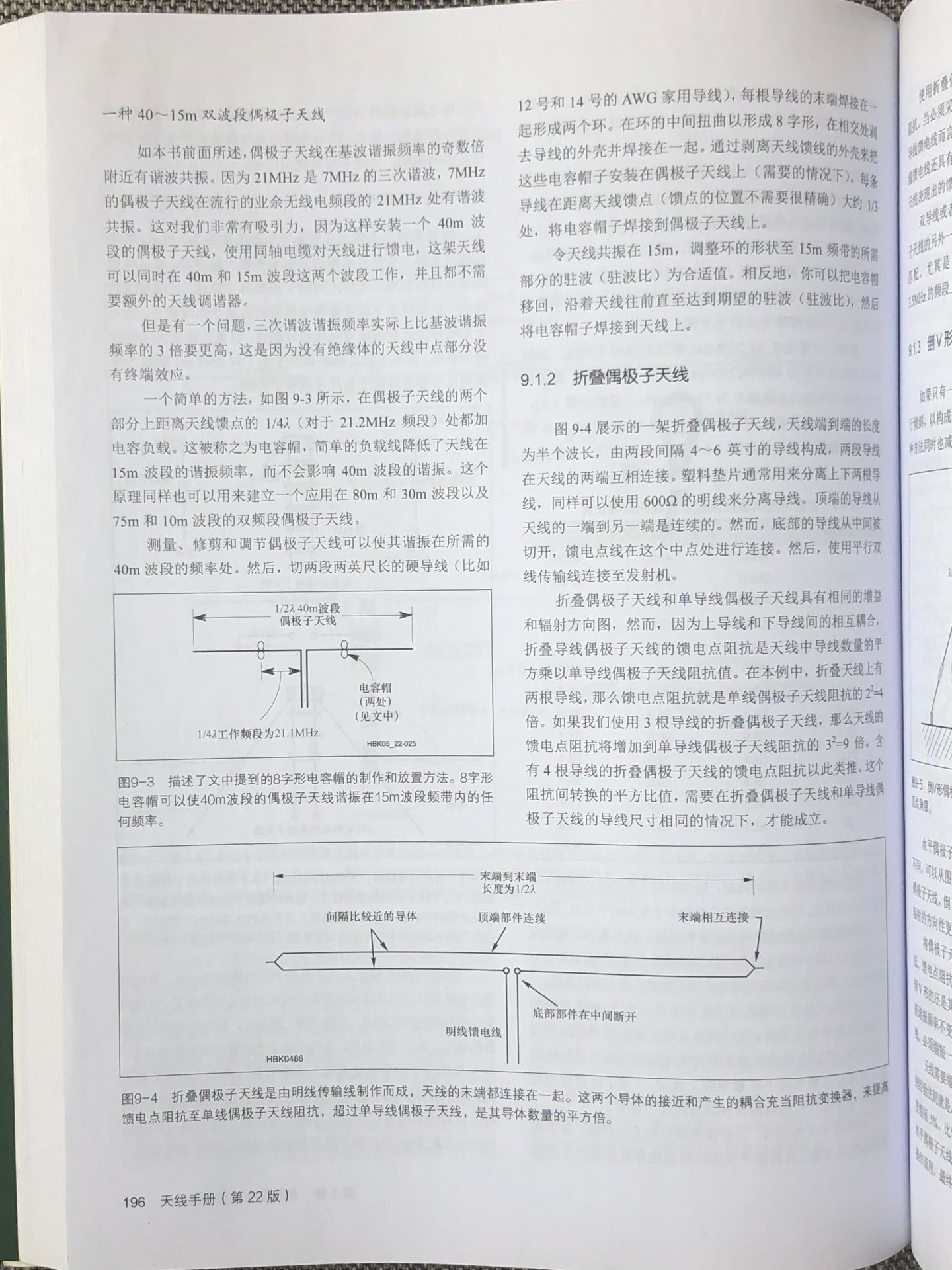

我是按照书上给出的参数进行天线的制作，具体方法见下面的几张图。
鱼竿天线作为偶极天线的一种，馈电点的两侧需要有2条长度相同的导线。但这样把线垂下去，一是担心收到楼下邻居的投诉，二是怕在发射过程中邻居误碰天线，导致触电。

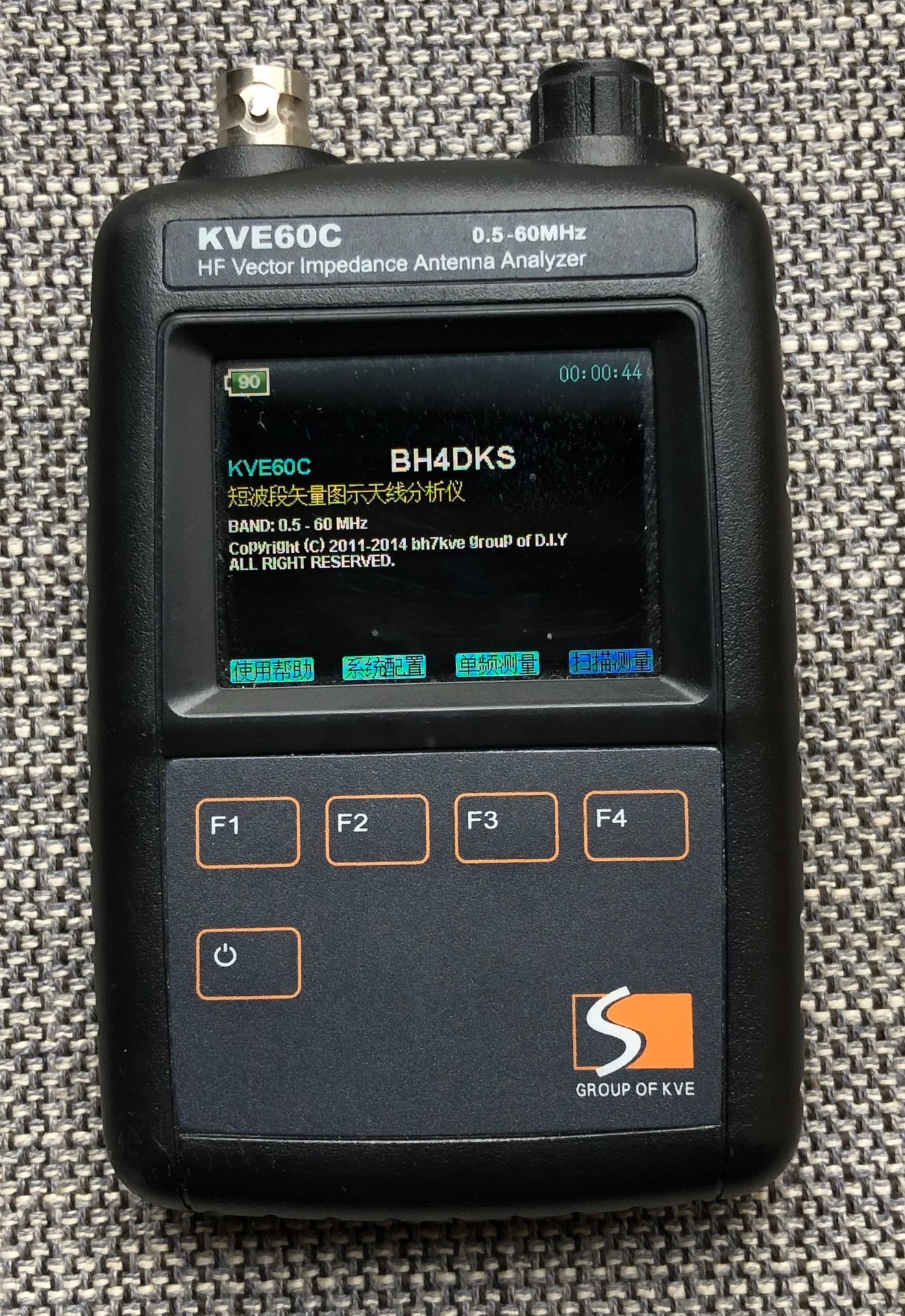

在偶然的情况下，通过天分的测量，发现另一段线有没有都一样。本着能用就行、不打扰邻居、不讲科学的原则，就这么使用了。
另外，我这么做的时候，发现馈线的长度好像会对天线有影响。馈线长了，谐振频率就降低了。难道馈线也是天线的一部分？不是很理解。
上机测试，一开始用5W功率，可以顺利通过电台自带的天调，把驻波降到1.5。慢慢加大发射功率，驻波始终都能调下来。最终可以实现100W功率发射。
白天的14M传播不是很好，信号较少。到了晚上，7M频率上太热闹了，可以用SSB模式抄收到东至日本，西至西安，南至菲律宾，北至河北的信号。并且成功使用FT8模式在7M波段使用100W功率和印尼、日本的友台进行了通联。可见天线是可以正常工作的。
