我家的弱电布线

装修开始的时候, 因为没做足功课, 导致装修开工第二天我跟电工亲自交代哪里放插座, 哪里放开关. 而这些临时的想法没有时间让我仔细去验证. 导致后来留下一个小问题.

装修前我们就规定好, 家里的网线和电话线统统使用网线作为传输介质. 这样会更耐用, 而且抗干扰能力强, 如果以后网络接口不够用了, 还可以只在弱电箱那里换一下插座的位置就能实现将电话接口变成网络接口的功能.

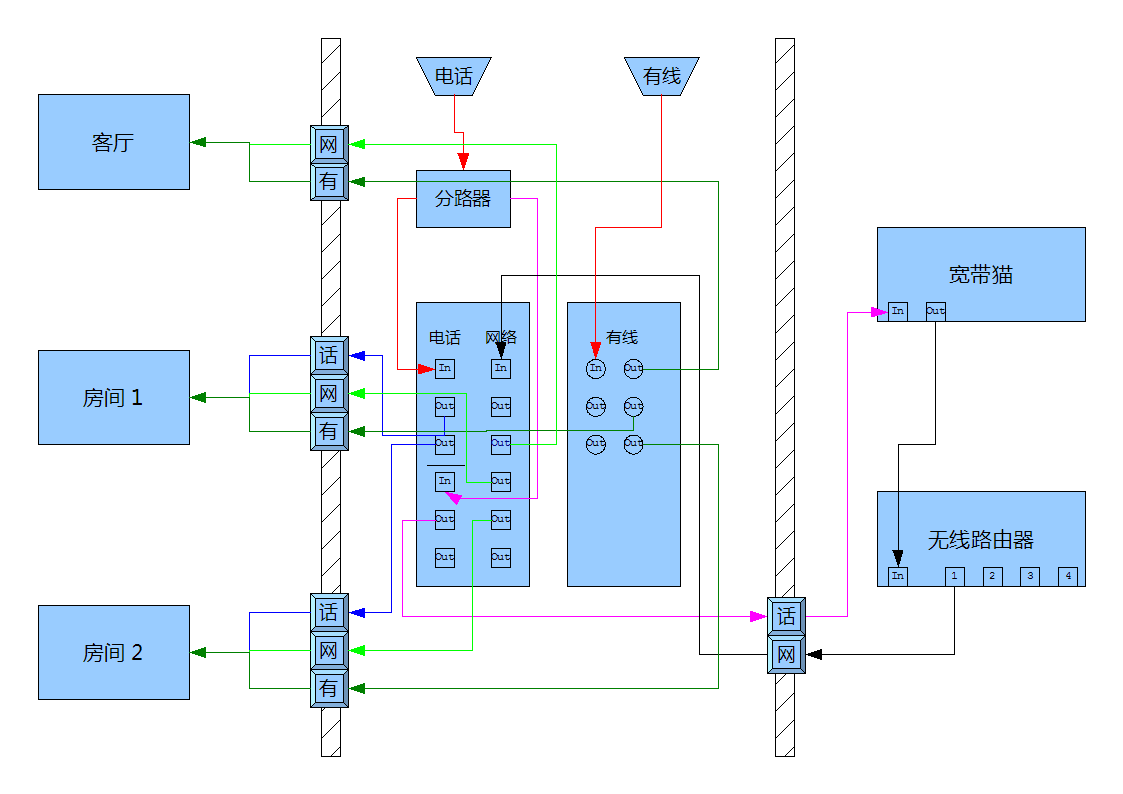

这是我当时设想的布线图.

问题1: 电视墙上只留了一根网线, 没留电话线. 如果需要同时连接HTPC跟游戏机, 必须要买个Hub才行(为什么只留一根网线呢? 当时考虑留这根网线是用来接"未来可能购买的游戏机"用的. 而HTPC是打算放到沙发旁边的. 后来我就一直在想, HTPC放到沙发旁边的话, 视频线音频线怎么接啊? 当时傻掉了.)

问题2: 无线路由器剩余的3个接口用不上.

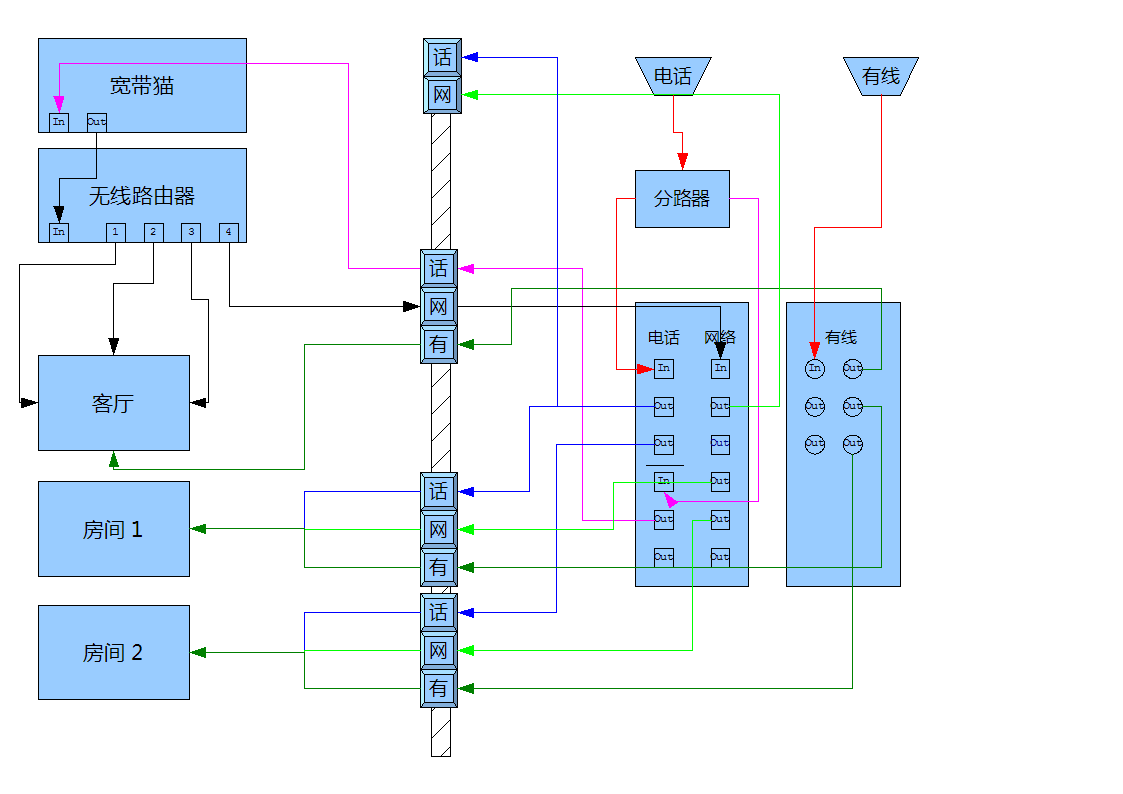

如果我能在电视墙那边的暗合里再穿一根网线到弱电箱的话(现在那根管子里只有一根网线), 就可以改成下图的样子

该方案的优点:

  1. 宽带猫, 无线路由器, HTPC, 游戏机都可以放到电视墙那里(电视柜里), 无线路由器的4个接口都可以得到充分利用.
  2. 无绳电话可以放到沙发旁, 并且又远离了无线路由器, 将二者之间的干扰减小

该方案的缺点:

  1. 需要穿一根网线

Update1: 经过半个小时奋战, 终于多穿了一根线进去. 但我测量了一下, 有一个线对不通. 不知道是水晶头接的问题还是网线被我拉断了. 反正知道怎么穿线了, 如果线有问题换起来也方便.

Update2: 当线管布好之后, 基本上是没法穿线的. 需要用原来的线作为引线,  将新线用胶带绑到原线上, 然后慢慢抽.
